如何3D掃描數據更快、更準確地打印3D模型？

魔猴君  知識堂   2天前

復雜、昂貴且笨重的3D掃描儀時代早已過去。如今，價格親民、高精度的3D掃描儀正逐漸普及到工程師、創客和小制造商手中，這反過來又推動了這項技術的持續發展。然而，盡管3D掃描儀的普及程度有所提高，但相關知識的掌握卻并未跟上——這意味著許多用戶仍然不清楚如何高效地將掃描結果轉化為實際打印。

為了幫助填補這一空白，惠普公司的3D技術大師Michel Georges Encrenaz和掃描儀制造商Creaform的銷售應用工程師Gabrielle Williams分享了五個關于如何將真實物體數字化并將其轉換為可打印3D模型的實用技巧。

雖然這些技巧以特定的掃描儀和軟件組合為例，但它們同樣適用于你使用的任何掃描儀和軟件。

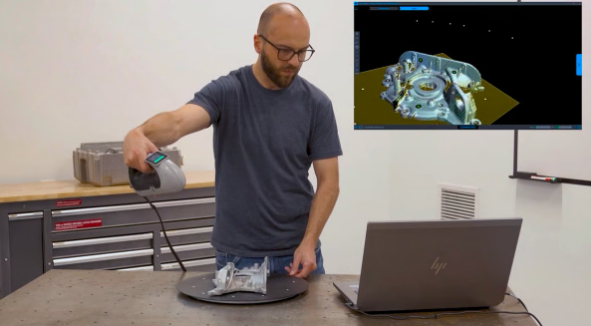

為了充分發揮掃描儀的性能，請確保掃描儀的精度與3D打印機的性能相匹配；您還需要一臺能夠跟上掃描速度的3D打印機。（圖片來源：HP DesignScan）

1、為您的應用選擇合適的3D掃描儀

并非每款掃描儀都適合每個項目。

恩克雷納茲說：“市面上的3D掃描儀種類繁多，消費者很難選擇。實際上，這很大程度上取決于具體的應用場景。”

惠普設計DesignScan的目標是打造一款分辨率和容量與其打印機相匹配的掃描儀。

他說：“我們希望能夠掃描尺寸達到可打印體積大小的部件。而且掃描提供的細節水平可以讓您充分發揮打印機的性能?！?/span>

換句話說，請確保掃描儀的精度與3D打印機的性能相匹配。例如，DesignScan的精度可達50微米，網格分辨率為0.25毫米，測量速率為每秒125萬次。為了充分發揮掃描儀的性能，您還需要一臺能夠與之匹配的3D打印機。

2、使用引導式掃描軟件以提高精度

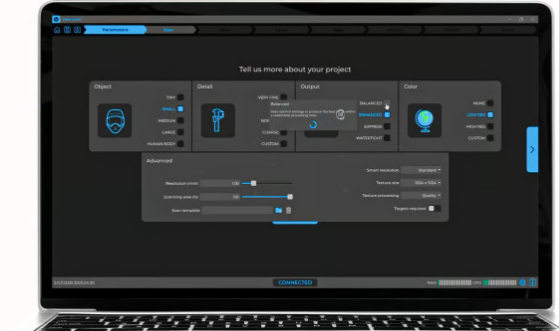

優秀的掃描軟件應該能夠自動完成網格修復和孔洞填充，而這些工作以前都是手動完成的（圖片來源：HP DesignScan）。

學習掃描并不需要花費數天時間進行培訓。恩克雷納茲表示，現代掃描儀最大的優勢之一就是易用性。

“你只需按照指導流程操作，”他解釋說?！罢娴?，幾分鐘之內就能完成掃描?！?/span>

像HP DesignScan這樣的系統——以及該設備所使用的Creaform軟件——都利用視覺提示和實時反饋來幫助保持正確的距離和角度。如果距離太近，顯示屏會變成紅色；如果距離太遠，則會變成藍色。綠色區域表示掃描完美。

其他品牌，例如Artec、Shining 3D和Polyga，也提供類似的輔助模式。對于大多數用戶而言，這種引導式方法可以大大縮短學習曲線。

3、自動化網格修復和模型清理

掃描完成后，不要花費數小時來修復幾何形狀。軟件通?？梢宰詣犹幚?。威廉姆斯說，例如，網格修復和孔洞填充等功能通常都內置在軟件的工作流程中。

“使用Creaform，你只需點擊‘清潔網格’，它就能一次性為你完成許多不同的清潔工具，”她說。

良好的清理程序可以生成無懈可擊、可直接打印的3D模型，格式為STL、OBJ或3MF等標準格式，無需手動修補。

4、使掃描數據與構建流程保持一致

Encrenaz強調，打印時務必保持掃描儀和打印機設置同步。掃描件越能反映打印機的打印區域和設計規范，打印效果就越流暢。

他說：“如果你的設計符合這些建議，那么你很可能在第一次印刷時就獲得成功。”

該原則既適用于惠普的DesignScan，也適用于其他增材制造系統：掃描時要考慮到最終打印效果。

5、通過反復練習建立自信

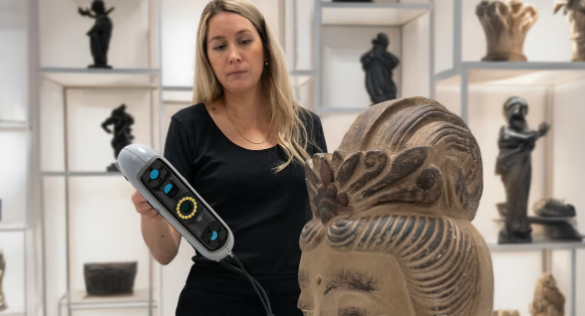

輕便的掃描儀和合適的設置可以大大改善您的掃描工作流程（圖片來源：HP DesignScan）

Encrenaz認為，采用掃描技術的主要障礙之一不是成本，而是信心。

他說：“其他掃描儀有時需要培訓，有時需要幾個小時，有時甚至需要幾天時間。但有了這種引導式工作流程，您只需幾分鐘即可開始使用設備并獲得結果。”

他建議從小型、簡單的物體開始，反復練習，直到熟練掌握為止。每次掃描打印的過程都能強化最佳實踐，從表面處理到文件導出，無一例外。

全局視角：通往專業數字化之路

隨著惠普和Creaform等公司大力推廣集成式、易用型解決方案，3D掃描顯然已經超越了其最初的小眾領域。同樣的理念也適用于整個行業。無論最終使用哪種型號或品牌的3D掃描儀，關鍵在于使掃描精度與打印流程相匹配，并依靠引導式軟件來簡化步驟。

總而言之，3D掃描不僅關乎技術，也關乎工作流程。正如恩克雷納茲所說，現在專業人士“只需幾分鐘”就能完成物體的數字化、修復和打印。

對于仍在猶豫是否嘗試掃描的設計師和工程師來說，這可能是迄今為止最好的開始理由——從激光到打印，道路終于清晰了。

編譯整理：ALL3DP
